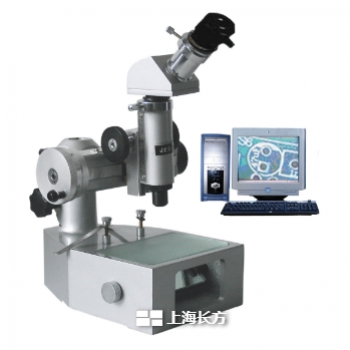

手持型金相显微镜 BJ-X

用途

JXB-C 电脑型读数显微镜是光学计量仪器之一，它的结构简单，操作方便，应用范围很广， 其主要用途如下：

1、作长度测定。如定孔距。基面距离刻线距离、刻线宽度以及通孔外圆的直径等。

2、扩大一般显微镜使用范围，可在不同方向上测量。

3、电脑型读数显微镜可作观察显微镜，可判别矿石标本，检查印刷照像底板。由于测量架能脱开底座，可固定在机床上直接对加工零件进行检查。所以电脑型读数显微镜广泛应 用在机械、冶金、光学、科研等单位的检查室、实验室。

系统简介

电脑型读数显微镜是将传统的读数显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。不仅具有传统的读数显微镜的作用，还具有计算机处理功能。电脑型读数显微镜系统很方便地在计算机显示器屏幕上观察上工件的图像，便于测量，减小误差，是一种很理想的仪器。

技术参数

1. 目镜

   类型	放大倍数	焦距（mm）
   目镜	10X	25.00

2. 物镜

   类型	放大倍数	工作距离（mm）	焦距（mm）	视场直径（mm）
   物镜	3X	47.48	36.34	6.3
   	8X	9.48	19.8	2.2

3. 测量装置规格：测量范围： 0~50mm；测微鼓格值： 0.01mm

4. 测量精度： 0.015mm

5. 仪器主要尺寸

6. 测量台与物镜间最大距离 ： 3X不小于150mm 8X不小于130mm

7. 仪器外型尺寸 ： 227X178X252mm

8. 仪器净重： 5.5Kg

9. 仪器总重： 8Kg

系统组成

电脑型读数显微镜（JXB-C）：1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机

数码相机读数显微镜（JXB-C）：1.金相显微镜 2.适配镜 3.数码相机

选购件

1.物镜：2.5X,4X,10X

2.高像素成像系统
