手持型金相显微镜 BJ-X

仪器用途

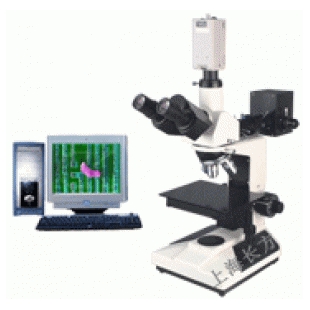

CVM-550 型三目透反高倍视频显微镜适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，三目视频显微镜也适合医药、农林、公安、学校、科研部门作观察分析用。也适合医药、农林、公安、学校、科研等部门作观察分析用。

系统简介

透反高倍视频显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

技术参数

1. 目镜

   类别	放大倍率	视场直径(mm)
   平场目镜	10×	ф18

2. 物镜

   光学系统	放大倍率	数值孔径(NA)	工作距离（mm）
   平场消色差物镜	5×	0.12	22
   	10×	0.25	11.2
   	40×	0.4	8.2
   	60×	0.7	0.3

3. 光学放大倍数：50X 100X 400X 600X

4. 系统参考放大倍数：50X-2600X

5. 照明系统：落射照明：6V/20W卤素灯，亮度可调；220V（50Hz）；透射照明：6V/20W卤素灯，亮度可调；220V（50Hz）

6. 载物台：大小 185mm*142mm，移动范围 75mm*50mm

7. 调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm

8. 瞳距调节范围：53-75mm

9. 滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃

10. 偏光装置：可插入式起偏振片和三目头内置检偏振片

11. 防霉：特有的防霉系统

系统组成

(CVM-550)：1、视频显微镜  2、适配镜  3、摄像器(CCD)  4、A/D(图像采集)

总放大参考倍数

CVM-550型： 50—3000倍

选购件

1. 目镜：16X 10X分划

2. 物镜：20X 50X 80X 100X

3. 图像测量软件
