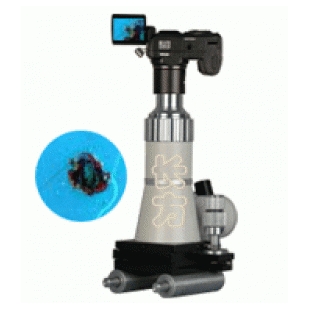

手持型金相显微镜 BJ-X

用途

    便携式金相显微镜是适用于现场多种大型工件的金相检查、失效分析的显微镜，它不用切割取样，可直接在工件上打磨、抛光，从而保证工件的完整性。显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。

仪器特点

 ·小型精密光学结构，图像清晰稳定

 ·放大倍数100×—500×，平场消色差金相物镜

 ·6V，15W卤素灯照明，选配充电锂电池

 ·同轴化微距调焦，可选配Z方向摆角调整器

 ·齿轮式XY轴移动平台，保证横向不自行下划

 ·专用机械通断磁力底座，适合各种工件表面

 ·快速制样，电解抛光仅需10分钟完成抛光和浸蚀

 ·BX-500Z可连接400万以上像素数码相机

 ·BX-500E含视频成像系统及金相分析软件

技术参数

1、目镜：

2、物镜

3.总放大倍数：100×-500×

4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头

5.电解抛光机：0～30VDC，0～2A，阴极抛光笔，阳极夹

6.复膜纸：厚度：0.034mm，丙酮溶剂

7.照明电源：非球面聚光镜，6V/15W卤素灯

8.包装箱：475×280×160mm

仪器标准配置

  BX-500：显微镜   体通断磁力底座   目镜WF10×，12.5×   物镜PC10×，40×   电源箱

            微型调速磨光机（选购）   复膜纸（选购）   包装箱

  BX-500Z：高像素数码相机  数码相机接口

  BX-500E：数字摄像头   图象采集器    视频接口   金相分析软件（选购）

选购件

  1.目镜WF15×，20×  物镜20×       2.电解抛光机        3.测微目镜10×

  4.软轴磨光机   5.小管径底座
