用途

CMM-22E/CMM-22Z倒置金相显微镜主要用于鉴定和分析金属内部结构组织，倒置金相显微镜是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备。倒置金相显微镜主要用以鉴别和分析各种金属及合金的组织结构，应用于工厂或实验室进行铸件质量鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜不仅能观察动态图像，还能将所需要的图片进行编辑、保存和打印。

系统简介

倒置金相显微镜系统是将传统的光学显微镜与计算机（数码相机）光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

技术参数

1. 目镜

   类型	放大倍数	焦距（mm）	视场（mm）	备注
   平场目镜	10X	25	Φ18
   	20X	13	Φ11
   分划目镜	10X	25	Φ17	格值： 0.1mm

2. 物镜

   物镜类型	放大倍数	数值孔径	工作距离（mm）
   平场消色差物镜	5X	0.12	18.3
   	10X	0.25	8.9
   	20X	0.45	4.5
   	40X	0.65	3.7
   	50X	0.70	2.2
   	60X	0.85	0.66
   	100X （油）	1.25	0.44

3. 总放大倍数

   光学放大倍数：50X 100X 200X 400X 500X 600X 800X 1000X 1200X 2000X

   系统参考放大倍数：100X-2600X

4. 载物台

   方形机械移动载物台

   大小： 200mm * 152mm

   移动范围： 15mm * 15mm

5. 带限位和调节松紧装置的同轴粗微动调焦系统

   微动格值为 0.002mm

   瞳距调节范围： 53~ 75mm

   滤色片：黄、绿、蓝

   照明系统： 6V ， 20W 卤素灯，亮度可调

   电源电压：交流 220V （ 50HZ ）

6. 防霉：特有的防霉系统

7. 五孔物镜转换器

系统组成

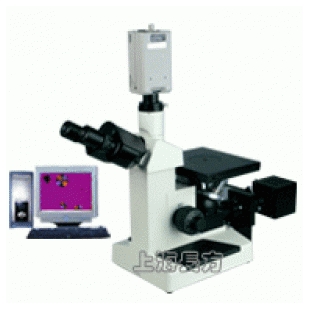

电脑型金相显微镜（CMM-22E）：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机

数码相机型金相显微镜（CMM-22Z）：1、金相显微镜 2、适配镜 3、数码相机。

仪器的选购件

1. 目镜：12.5X

2. 物镜：80X

3. 高像素成像系统

4. 金相图像测量软件 CF-2000C

5. 金相组织图谱分析软件(定量) CF-2000JX

倒置金相显微镜相关应用

　　倒置金相显微镜有较好的成像质量，可用要求高的检验室，倍数范围宽。
